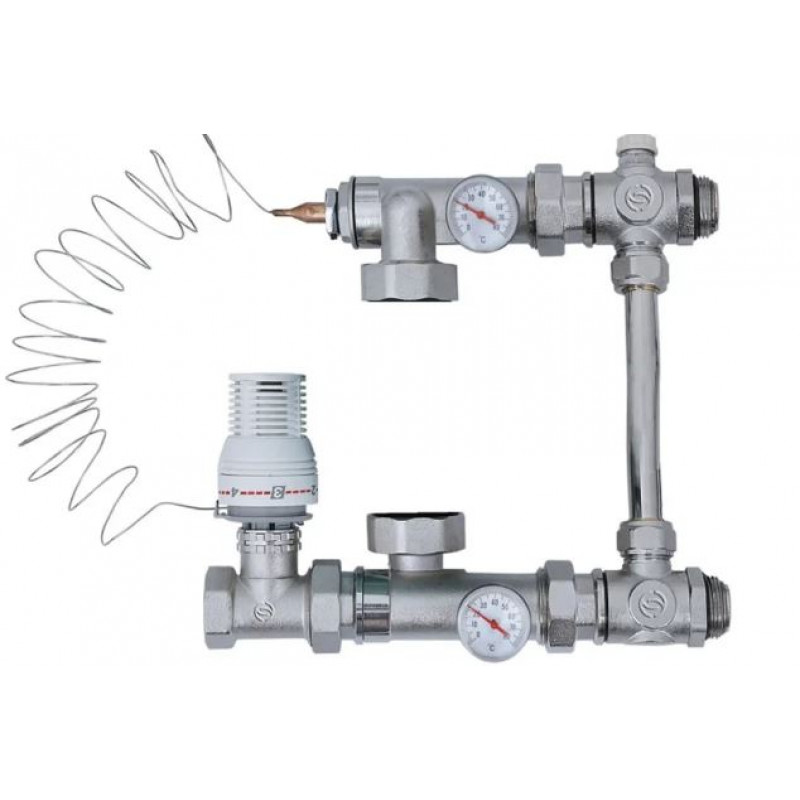

Насосно-смесительный узел для систем отопления TIM / JH-1032

Внимание: Насос в комплект не входит!

Насосно-смесительный узел TIM JH-1032 представляет собой готовый комплект арматуры (без насоса), предназначенный для создания принудительной циркуляции, регулировки и поддержания заданной температуры в системе водяной теплый пол.

Эффективность системы водяной теплый пол, построенной на базе коллекторной группы и насосной группы TIM-JH 1032, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратного контура.

Смесительный узел TIM-JH 1032 необходим только для теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75-95 °С) гораздо больше максимально допустимой температуры теплоносителя для теплого пола (35-55 °С).

Котел нагревает теплоноситель для радиаторной системы отопления, а насосно-смесительный узел TIM JH 1032 понижает эту температуру для системы отопления водяной теплый пол.

В качестве теплоносителя могут использоваться: вода, растворы на основе гликоля ( с максимальным содержанием гликоля до 40%).

Насосная группа JH-1032

Технические характеристики:

• Диаметр присоединения - 1" • Диаметр присоединения насоса - 1 1/2" • Монтажная длина насоса - 130 мм • Макс. рабочее давление - 10 бар • Мин. давление перед насосом - 0,1 бар • Макс. пропускная способность Kvs при Δр=1 бар - 2,1 м3/час • Максимальная тепловая мощность Qmax, при ΔT=10°C и скорости теплоносителя 1 м/с - 20 кВт • Макс. температура теплоносителя в первичном контуре - 95 °С • Макс. температура окружающей среды - 40 °С • Диапазон настройки температуры - от 20 до 60 °С • Диапазон шкалы термометра - от 0 до 80 °С
